[IntelliJ] IntelliJ 에서 DSM을 이용하여 패키지 간 의존성 확인하기



1. DSM 이란?

DSM은 모듈 간의 관계를 2차원 매트릭에 나타낸 테이블.

테이블을 통해서 모듈 간의 의존관계 / 의존 강도 / 순환 사이클 등을 확인할 수 있다.



DSM을 읽는 방법은 열을 기준으로 읽으시면 됩니다.

“1번은 3번에 Dependency(의존성)을 가진다 , 3번은 1번, 2번에 의존성을 가진다”라고 읽으면 됩니다.



2. Layered Architectur

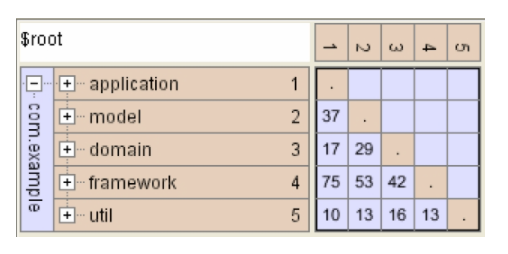

레이어드 아키텍처를 DSM으로 확인해보면 다음과 같은 구조를 가지게 될 것입니다.

위의 계층이 아래쪽 계층에만 의존하기 때문이다.



3. Intellij 에서 사용

IntelliJ에서는 Ultimate 버전에 한해서 DSM 플러그인이 기본적으로 제공된다.

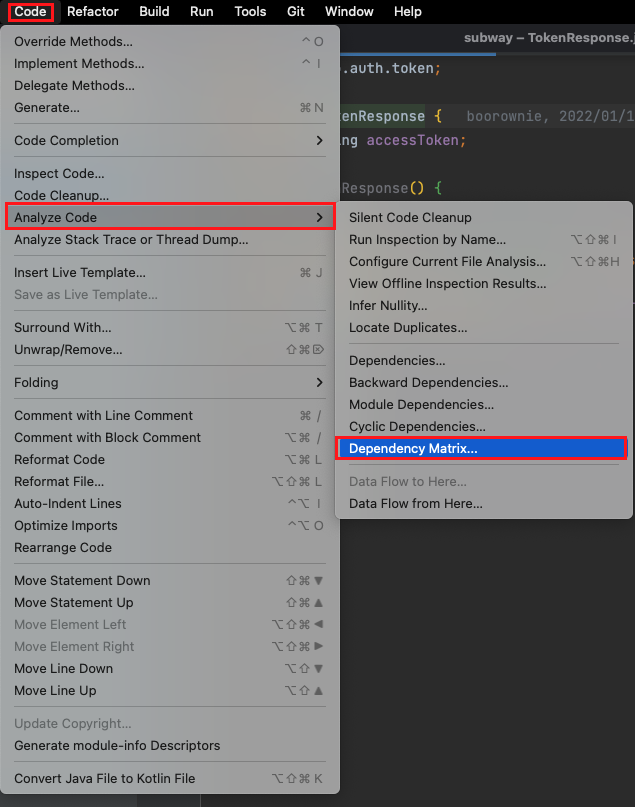

메뉴 Code -> Analyze Code -> Dependency Matrix

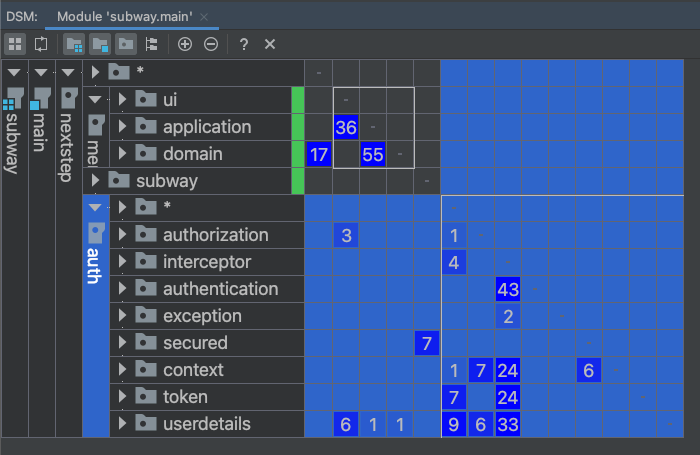

이후 다음과 같이 DSM을 확인할 수 있다.

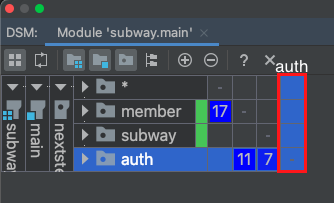

나의 코드에서는 member 패키지 -> auth 패키지에 대한 의존성만 있고, 역방향 의존성은 다 없애버렸는데,

이때 auth -> member의 의존이 진짜 다 사라졌는지 한눈에 확인할 수 있었다.
